Ve složitém světě míchání prášku a míchání pevného stavu zůstává dosažení homogenity bez ohrožení integrity materiálu trvalou výzvou. Mezi různými typy průmyslových mixérů, Dvojitý kuželový mixér -Také známý jako mixér V-mixéru V nebo dvojčat-se stal jako základní kámen účinných, jemných a škálovatelných míchačních operací. Díky jeho symetrické geometrii a omílání je obzvláště vhodné pro aplikace, kde je prvořadé minimální smykové napětí a vysoká uniformita.
Tento článek poskytuje hloubkové zkoumání návrhových principů dvojitého kužele mixéru, operační mechaniky, výkonové charakteristiky a jeho rozšířené používání napříč farmaceutikami, zpracováním potravin, chemického inženýrství a pokročilé výroby materiálů. Dále zkoumá, jak nedávné technologické pokroky zvýšily jeho funkčnost a zároveň řešily tradiční omezení, jako je dávková konzistence a účinnost čištění.
Základy návrhu: Geometrie a operační mechanismus

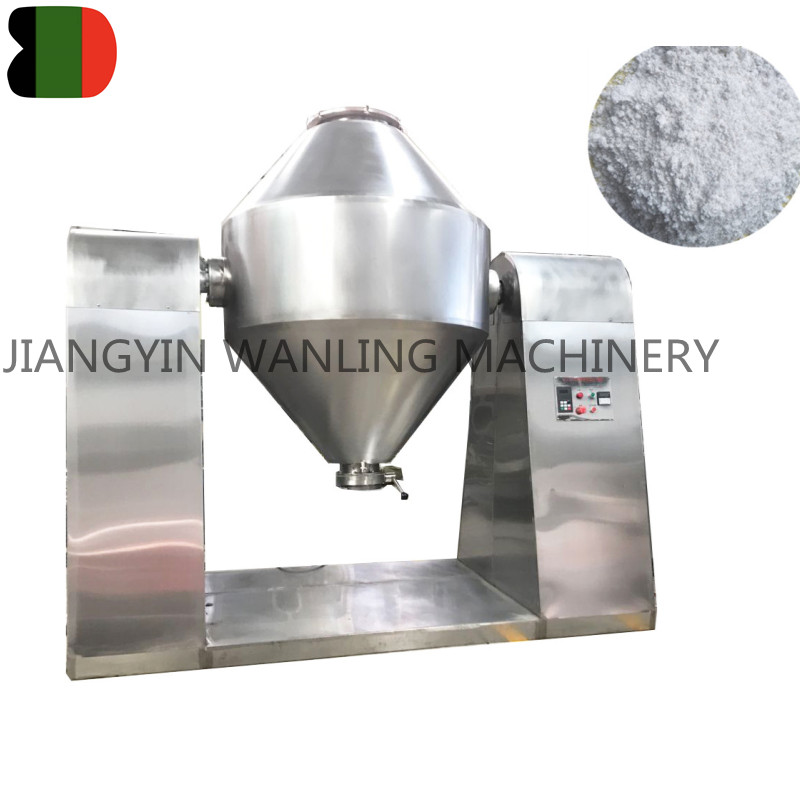

The Dvojitý kuželový mixér Pochází svůj název ze své konfigurace podpisu-pár kuželových cév se spojil na jejich otevřených koncích a vytvořil symetrický tvar přesýpací hodiny. Tato sestava je namontována na rotující ose, která umožňuje, aby se celá struktura pomalu klesala a vyvolala komplexní, ale předvídatelný pohyb v práškovém loži.
Jak se mixér otáčí (obvykle mezi 5 a 25 revolucemi za minutu), prášky uvnitř zažívají kombinaci konvektivní míchání , Difuzní míchání , a Smykové míchání :
- Konvektivní míchání : Rozsáhlý pohyb práškových hmot v důsledku rotace nádoby.
- Difuzní míchání : Náhodné posunutí částic vyplývající z kolizí a gravitačního usazování.
- Smykové míchání : Mezioborník posouvá se podél vrstev během inverzního cyklu.
Vzhledem k nepřítomnosti vnitřních agitátorů nebo čepelí předává dvojitý kuželový mixér minimální mechanické napětí Na produktu, díky čemuž je ideální pro křehké nebo drobivé materiály.
Výhody výkonu: homogenita, škálovatelnost a kompatibilita materiálu
Jednou z nejpřesvědčivějších rysů mixéru s dvojitým kuželem je jeho schopnost produkovat vysoce homogenní směsi, často dosahuje úrovně uniformity pod odchylkou ± 1%. Tato úroveň přesnosti je zvláště kritická v průmyslových odvětvích, jako jsou léčiva, kde konzistence dávkování může přímo ovlivnit terapeutickou účinnost a dodržování předpisů.
Navíc design neodmyslitelně podporuje škálovatelná produkce . Laboratorní jednotky s kapacitou několika litrů lze rozšiřovat až do průmyslových verzí, které zpracovávají několik tisíc litrů, a to vše při zachování konzistentní dynamiky míchání.
Kompatibilita materiálu je další klíčovou silou. Dvojité kuželové směsice zvládnou:
- Volně tekoucí prášky
- Granulární materiály
- Soudržné prášky (se správnou formulací)
- Sloučeniny citlivé na teplo
- Hygroskopické látky (při provozu v kontrolovaném prostředí)
Obecně jsou však méně efektivní pro prášky s významnými rozdíly v hustotě nebo ty, které jsou náchylné k segregaci po míchání, pokud nejsou použity protiopatření, jako jsou optimalizované nakládací sekvence nebo anti-segregační povlaky.
Aplikace napříč klíčovými průmyslovými odvětvími
1. Farmaceutická výroba
Ve farmaceutickém sektoru se mixéry dvojitého kuželu široce používají pro míchání aktivních farmaceutických složek (API) s pomocnými látkami s pomocnými látkami. Jejich jemná míchací akce zachovává fyzikální vlastnosti citlivých API a zajišťuje uniformitu obsahu - základní požadavek na splnění pokynů FDA a ICH.
2. Průmysl potravin a nápojů
Od směsí koření po práškové mléčné výrobky se potravinářský průmysl spoléhá na směsice s dvojitým kuželem, aby si udržel konzistenci chuti a uniformitu textury. Jejich konstrukce z nerezové oceli a snadnost čištění je také v souladu s přísnými hygienickými standardy.
3. Chemické a plastické zpracování
Dvojité kuželové směsice se používají při složení polymerů, pigmentů a katalyzátorů, kde je pro zpracování a výkon konečného produktu zásadní i distribuce aditiv.
4. Pokročilé materiály a keramika
V polích, jako je příprava elektrody baterie, keramická slinování a syntéza nanomateriálních, pomáhají tyto směsice dosáhnout přesné stechiometrie potřebné pro funkční materiály.
Technologická vylepšení: Od manuálních systémů po inteligentní míchání
Zatímco základní koncept mixéru dvojitého kužele zůstal od svého založení do značné míry nezměněn, moderní iterace zahrnují několik inovací zaměřených na zlepšení řízení procesů, opakovatelnost a bezpečnost:
- Automatizované ovládání rotace : Programovatelné logické regulátory (PLC) umožňují přesné nastavení rychlosti rotační a doba míchání na základě charakteristik materiálu.
- Pracho těsnění a integrace inertní atmosféry : Pro manipulaci s výbušnými nebo kyslíkovými materiály jsou nyní utěsněné systémy s proplachováním dusíku standardní.
- Vzorkovací porty a inline monitorování : Integrace spektroskopie v reálném čase a infračervená (NIR) umožňují kontroly kvality v procesu bez přerušení cyklu směsi.
- Systémy CIP/SIP : Schopnosti čistého místa (CIP) a STERILILY-IN-Place (SIP) zvyšují hygienu a snižují prostoje v regulovaných průmyslových odvětvích.
Tato vylepšení nejen zlepšují provozní efektivitu, ale také podporují dodržování dobrých výrobních postupů (GMP) a standardů průmyslu 4.0.
Výzvy a omezení: Když mixér s dvojitým kuželem nedosáhne
Navzdory mnoha výhodám není mixér s dvojitým kuželem všeobecně použitelný. Některá inherentní omezení zahrnují:
- Delší doby míchání : Ve srovnání s mixéry s vysokým střihem může dosažení plné homogenity vyžadovat prodloužené cykly, které mohou ovlivnit propustnost při vysoce objemových operacích.
- Retence zbytkového produktu : Vzhledem k geometrii plavidla může být úplné vypouštění náročné bez dalších mechanismů, jako jsou vibrační zásobníky nebo vakuová pomoc.
- Segregační riziko po mixování : Pokud nebude vypuštěno okamžitě nebo zpracováno opatrně, mohou se smíšené prášky segregovat na základě velikosti, hustoty nebo elektrostatického náboje.
Aby se tyto problémy zmírnily, inženýři často zaměstnávají Míchání pomůcek , optimalizujte úrovně plnění (obvykle 50–70% celkového objemu) nebo integrujte mixér do kontinuálního zpracovatelského linky pomocí přechodných násypků nebo systémů pneumatického přenosu.
Budoucí trendy a vznikající inovace
Při pohledu dopředu je vývoj mixéru dvojitého kužele formován širšími trendy v průmyslové automatizaci, udržitelnosti a digitalizaci:
- Technologie digitální dvojče : Virtuální repliky fyzických směšků umožňují prediktivní údržbu, simulaci procesů a optimalizaci před začátkem skutečné výroby.
- Inteligentní senzory a integrace AI : Analýza dat v reálném čase se používá k dynamickému úpravě parametrů a zajišťuje optimální výsledky míchání s minimálním lidským zásahem.
- Modulární a mobilní mixérové jednotky : Přenosné systémy dvojitého kužele získávají trakci ve flexibilních výrobních nastaveních, zejména v rozvoji a výrobních organizacích (CDMOS).
Navíc rostoucí důraz na nepřetržitá výroba V lékárnách a jemných chemikáliích podněcují hybridní návrhy, které kombinují výhody geometrie dvojitého kužele s polokontinuálními mechanismy krmiva a vypouštění.
